山西吕梁三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。

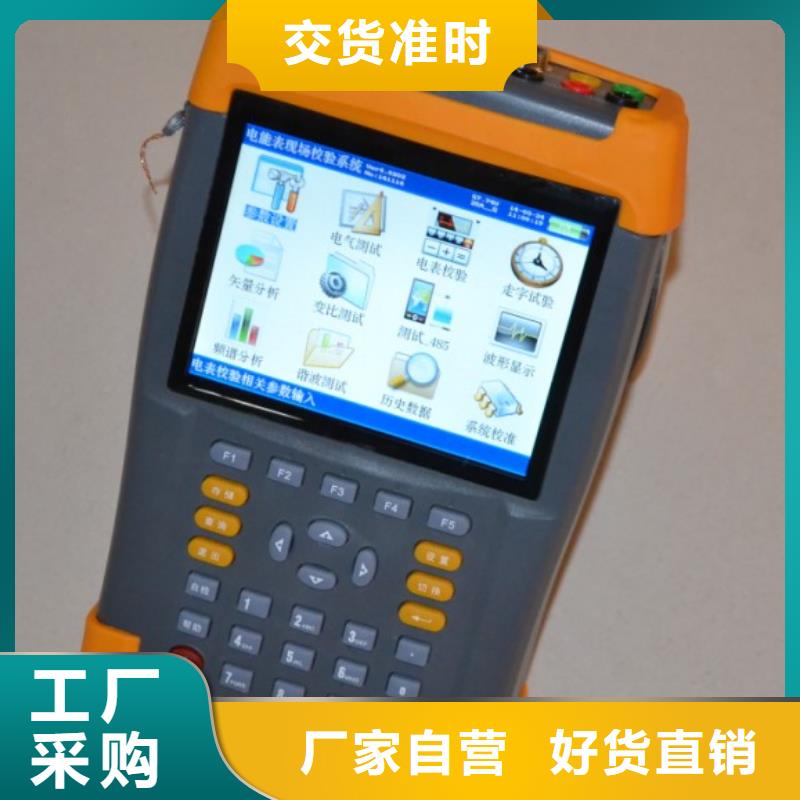

山西吕梁三相电能表校验装置 使用入门2.1 主要功能介绍1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、测量TA变比，测量 PT、CT 二次负荷；7、选配 100A、500A、1000A 钳，直接测量低压计量综合误差；8、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；9、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；10、配各类条码扫描枪，将电能表条码扫描并存储到仪器中；11、直接读取多功能电能表数据、测量各种电能表走字误差；12、电池供电、在线取电、外接电源等多种供电方式选择；13、支持小于5mA小电流测试，方便首检无负荷时接线识别；14、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；15、配专用电能表管理系统软件，实现无纸化办公；16、存储全部测量数据，包括工作参数，方便事后分析。
